Resistência ao fogo do painel composto de alumínio: classes A2, B1 e B2 explicadas

Quando um empreiteiro de fachada recebeu painéis compostos de alumínio com certificado A2 em papel, os painéis ainda falharam no local porque o núcleo era visivelmente de polietileno quando a borda foi aberta. Essa única inspeção expôs uma lacuna entre a papelada e a realidade. A conclusão deve orientar todos os compradores: os painéis com núcleo mineral A2 não contribuem significativamente para um incêndio, os painéis retardadores de chama B1 resistem à ignição, mas queimam sob exposição sustentada, e os painéis com núcleo de polietileno padrão derretem, acendem e aceleram a propagação da chama. Este artigo explica o que determina esse comportamento, como são medidas as classificações A2, B1 e B2 e porque a linha de produção é a verdadeira garantia de qualquer certificado de incêndio.

O que determina a resistência ao fogo em um painel composto de alumínio

Um painel ACP é um sanduíche de duas finas películas de alumínio e um núcleo de polímero. A película de alumínio derrete a cerca de 660 graus Celsius, mas não libera calor significativo durante a combustão. O núcleo é o componente que controla o comportamento do fogo.

• Formulação principal: polietileno padrão, polietileno retardador de chama ou um composto não combustível com enchimento mineral
• Uniformidade do núcleo: mistura e preenchimento consistentes em toda a largura do painel
• Resistência de adesão: o adesivo deve sobreviver ao calor e evitar que a pele descasque precocemente
• Espessura da película: películas mais espessas atrasam o contato da chama com o núcleo, mas não alteram a classificação do fogo

A consequência prática é simples. Dois painéis com revestimentos de alumínio idênticos podem se comportar de maneira completamente diferente em um incêndio se seus núcleos forem diferentes. Esta é a razão pela qual a conversa sobre resistência ao fogo deve começar com o núcleo e terminar com o processo de produção.

Classificações de incêndio A2, B1 e B2 explicadas

As classificações de incêndio são definidas pela reação aos testes de fogo e não pela linguagem de marketing. Na Europa a referência é EN 13501-1. Na China, a referência é GB/T 8624. Ambos os sistemas avaliam a liberação de calor, a propagação da chama, a produção de fumaça e as gotículas flamejantes e, em seguida, atribuem o painel a uma classe.

A2 não é simplesmente um B1 melhor. O teste A2 requer uma liberação total de calor muito baixa, uma taxa de pico de liberação de calor baixa e nenhuma gotícula flamejante. B1 ainda permite a combustão, mas limita a velocidade de propagação da chama pelo painel. Na prática, os painéis A2 podem ser instalados em fachadas sem camadas adicionais de barreira contra fogo, enquanto os painéis B1 em muitos países exigem barreiras de cavidades e corta-fogo entre pisos.

Lendo os dados de teste: Limitando o índice de oxigênio e a taxa de liberação de calor

Dois números fornecem uma imagem rápida e honesta do núcleo de um painel antes de ele entrar no edifício. O primeiro é o índice limite de oxigênio. A segunda é a taxa máxima de liberação de calor de um teste de calorímetro de cone. Ambos aparecem na documentação de teste que deve acompanhar qualquer fonte ACP com classificação de incêndio.

Limitando o Índice de Oxigênio por Material do Núcleo

O índice limite de oxigênio indica a concentração mínima de oxigênio na qual um material continua queimando após a remoção da fonte de ignição. O ar normal contém cerca de 21% de oxigênio, e é exatamente por isso que um núcleo de polietileno padrão com um LOI de 18 queima facilmente em um incêndio ambiente. Um núcleo retardador de chama B1 normalmente atinge um LOI de 30 a 35, o que significa que precisa de uma atmosfera rica em oxigênio para continuar queimando e geralmente se extingue automaticamente quando a chama desaparece. Um núcleo mineral A2 atinge valores de LOI acima de 60, portanto não sustenta a combustão em qualquer concentração de oxigênio disponível em um incêndio em um edifício. Este número explica a maior parte da diferença prática entre os três níveis de produtos antes mesmo de um teste em grande escala ser agendado.

Taxa de liberação de calor ao longo do tempo

Essas curvas mostram a rapidez com que o material do núcleo libera calor durante um teste de calorímetro de cone em uma intensidade radiante semelhante a um incêndio em uma sala em desenvolvimento. O núcleo PE padrão atinge uma taxa máxima de liberação de calor de cerca de 650 quilowatts por metro quadrado dentro de dois minutos de exposição. O núcleo retardador de chama B1 atinge o pico de cerca de 300 quilowatts por metro quadrado, o que é menos da metade do pico do PE, mas ainda assim uma contribuição significativa para um incêndio. O núcleo mineral A2 permanece abaixo de 60 quilowatts por metro quadrado durante todo o teste, portanto os painéis A2 são descritos como tendo uma contribuição insignificante para o fogo. A taxa máxima de liberação de calor controla a propagação vertical da chama em uma fachada, e a diferença entre as três curvas é a diferença entre um incêndio contido e um que se propaga para cima através da envolvente do edifício.

Onde cada grau de fogo é necessário

Os códigos de construção usam a classificação de incêndio para limitar as consequências de um incêndio, e a classe exigida aumenta com a altura do edifício, a carga dos ocupantes e a dificuldade de evacuação. O gráfico abaixo usa uma escala de cinco pontos para mostrar o requisito mínimo por aplicação.

O gráfico aplica uma escala de requisitos de cinco pontos para aplicações de construção selecionadas. Fachadas altas e estações de transporte ficam no nível máximo porque a propagação vertical das chamas é o principal risco à segurança da vida. Hospitais e escolas exigem grau A2 na maioria dos mercados regulamentados porque os ocupantes incluem pessoas que não podem evacuar por conta própria. Edifícios comerciais baixos às vezes aceitam o grau B1, mas apenas quando o projeto da fachada adiciona barreiras de cavidade e corta-fogo. Exposições internas e exposições temporárias têm o limite mais baixo, mas mesmo assim um núcleo B1 é mais seguro quando cabos de iluminação e filtros de linha estão próximos. A escala é uma simplificação, mas reflete a lógica de códigos como EN 13501 e GB/T 8624.

Comparando painéis principais PE A2, B1 e padrão

A decisão raramente é escolher o material mais seguro isoladamente. Trata-se de adequar o painel ao perfil de risco do edifício e ao orçamento. O gráfico de radar abaixo compara os três tipos principais em seis critérios.

O gráfico de radar compara núcleos A2, B1 e PE padrão em seis critérios que influenciam decisões comerciais e de segurança. A2 lidera em segurança contra incêndio e desempenho ambiental porque o núcleo mineral não queima e produz menos fumaça. B1 ganha no equilíbrio entre formabilidade e custo, razão pela qual continua a ser uma escolha popular para revestimento interior e sinalização. O PE padrão é o mais fácil de cortar, dobrar e moldar e é o mais barato de fabricar, mas seu fraco desempenho ao fogo o remove das paredes externas na maioria das jurisdições. A forma de cada polígono mostra que nenhum núcleo único é melhor em todos os eixos, portanto o comprador deve combinar o grau do painel com o perfil de risco do edifício. Na prática, A2 é obrigatório quando a segurança da vida está em jogo, e PE é aceitável apenas quando o risco de ignição é baixo e as distâncias de fuga são curtas.

Por que a linha de produção decide se o certificado é verdadeiro

As classificações A2 e B1 são válidas apenas quando o painel é produzido num processo estável e controlado. O núcleo mineral num painel A2 deve ser distribuído uniformemente em toda a largura do painel. Se a formulação do núcleo variar de rolo para rolo, o desempenho ao fogo varia com ela. Uma linha que foi convertida da produção PE padrão pode não manter o perfil de temperatura, a precisão da mistura e as configurações de pressão necessárias para um núcleo A2.

É por isso que os fabricantes de painéis sérios separam as suas linhas A2 das suas linhas PE e documentam os procedimentos de mudança. A classificação do fogo está presente no processo de produção tanto quanto na química do núcleo. Uma linha construída para saída A2 incluirá dosagem de precisão, teste de descascamento em linha e controle de espessura que uma linha de uso geral não pode oferecer.

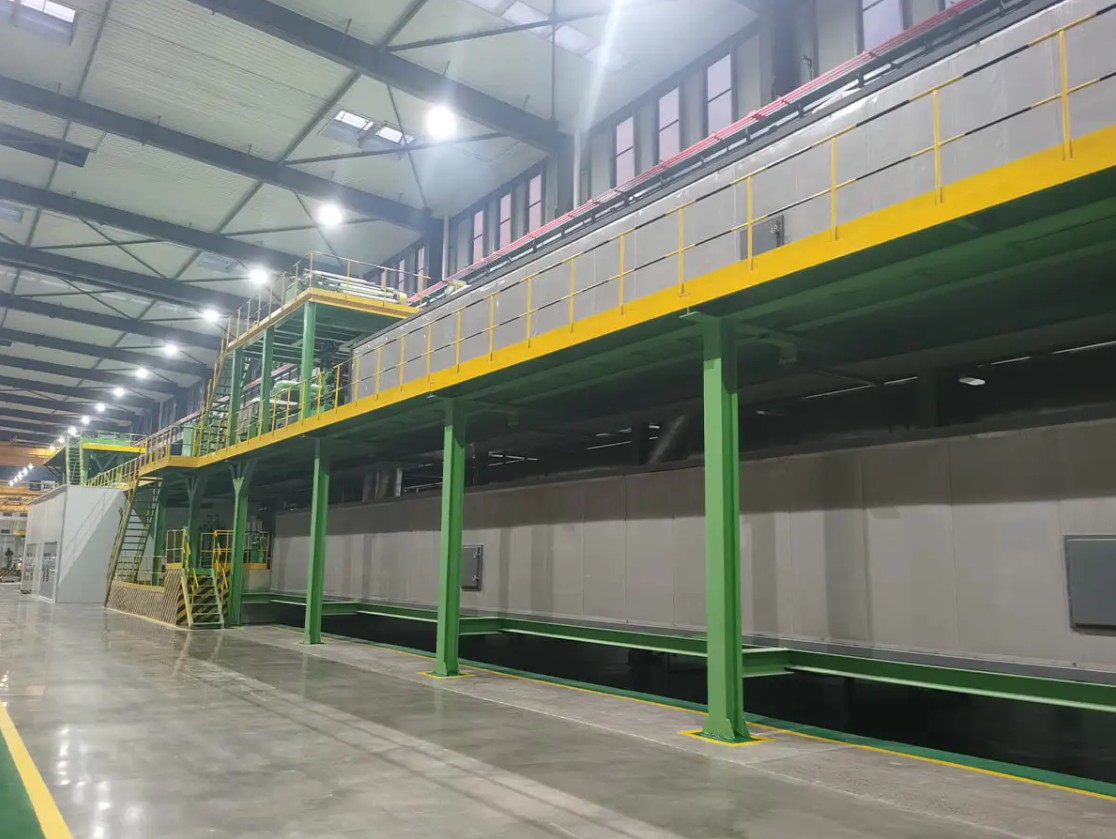

Linha de laminação de painel composto de metal A2 com aquecimento infravermelho Esta linha de laminação contínua foi projetada especificamente para painéis A2 resistentes ao fogo, separando a preparação do núcleo da laminação para simplificar o investimento. Seu forno infravermelho de terceira geração reduz o uso de energia em mais de 50%, tornando-o uma escolha prática para uma produção consistente de alto rendimento. Ver Produto →

Quando os painéis são produzidos em uma linha projetada para a categoria, o certificado torna-se uma declaração sobre o processo contínuo, em vez de um teste único. Esta é a diferença entre a passagem aleatória de um lote e cada lote que atende ao mesmo padrão.

O que verificar ao comprar painéis ACP com classificação de fogo

Os compradores muitas vezes ficam surpresos com o fato de que o mesmo nome de classe pode abranger níveis de qualidade muito diferentes. As verificações a seguir separarão um painel com classificação de fogo genuíno de um painel reetiquetado.

1. Solicite o relatório de teste original e compare a descrição do painel, espessura e densidade do núcleo com os produtos entregues.
2. Confirme se o fornecedor fabrica em uma linha projetada para o núcleo A2 ou B1, e não em uma linha PE modificada.
3. Abra uma amostra de pelo menos três bobinas diferentes e verifique a cor, densidade e uniformidade do núcleo.
4. Solicite o registro do lote de dosagem do aditivo retardador de chama para cada ciclo de produção.
5. Envie amostras de diferentes datas de produção para um laboratório independente para testes de verificação.

Um certificado é um instantâneo de um teste em um conjunto de painéis. A uniformidade lote a lote é propriedade do equipamento de produção e não do certificado. Se um fornecedor não puder mostrar dosagem controlada, registro de temperatura e verificações de qualidade em linha, o rótulo A2 não é confiável.

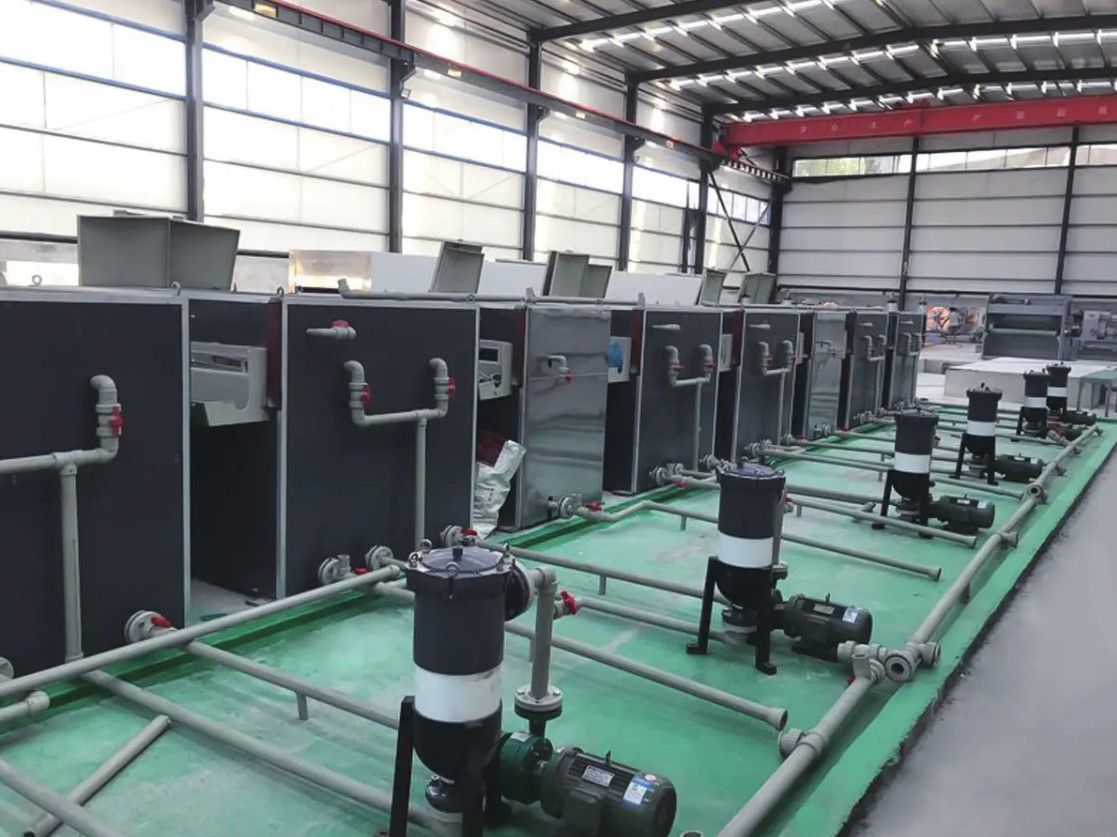

Linha integrada de produção de bobinas A2 e painéis compostos Esta linha de produção combina núcleo mineral, adesivo e películas metálicas em um processo contínuo, apoiando o controle preciso necessário para a certificação de qualidade. É um investimento fundamental para os fabricantes que entram no mercado A2 com uniformidade confiável entre lotes. Ver Produto →

Para os produtores de painéis que planejam entrar no mercado A2, a linha de produção de bobinas A2 é o principal investimento porque integra o núcleo mineral, o adesivo e as películas de alumínio em um processo contínuo com a precisão que a certificação de grau exige.

Combinando a linha de produção com o grau de incêndio alvo

Uma vez confirmada a qualidade exigida, a próxima questão é se o produtor de painéis precisa de uma linha de qualidade única ou de uma linha flexível. A produção de bobinas A2 funciona a uma velocidade estável com um núcleo mineral que necessita de controle preciso de tensão. A produção B1 ocorre em um perfil de temperatura diferente porque o polietileno retardador de chama tem um fluxo de fusão diferente. Uma linha que afirma produzir ambos os graus deve ser validada separadamente para cada configuração.

Linha de produção de painel composto de metal A2/B1 de categoria dupla Esta linha flexível alterna entre núcleos extrudados PE/B1 e núcleos inorgânicos A2 usando uma plataforma móvel, permitindo que uma máquina atenda a mercados de alto e baixo crescimento. Oferece troca rápida e reduz as necessidades de capital para produtores que visam múltiplas classificações de incêndio. Ver Produto →

A linha bidirecional A2/B1 oferece ao produtor a flexibilidade de alterar o material do núcleo e a qualidade de saída sem comprar uma máquina separada. Isto é útil para fabricantes de painéis que atendem mercados de grande e pequeno porte. O guia para escolher uma linha de produção de painel composto metálico de alto desempenho cobre a produção anual, o tempo de troca e o manuseio de materiais principais com mais detalhes.

A resistência ao fogo começa no núcleo e termina na linha de produção

A resistência ao fogo do painel composto de alumínio é uma propriedade mensurável e definida por padrão que começa com a formulação do núcleo e termina com a disciplina da linha de produção. A2 é o único tipo que pode ser chamado de não combustível no sentido prático. B1 é um nível de segurança sério, mas limitado. Painéis PE padrão não devem ser usados ​​onde a evacuação ou a propagação vertical da chama for uma preocupação.

Os compradores que verificarem o relatório de teste, compararem o índice limite de oxigênio e a taxa de liberação de calor e auditarem a linha de produção não ficarão surpresos com a próxima inspeção do local. Se os painéis do caminhão tiverem o mesmo grau do certificado, o perfil de risco do edifício é exatamente o que o arquiteto pretendia.

Contate nossa equipe de engenharia para discutir os requisitos das linhas A2 e B1, o fornecimento do material principal e os critérios técnicos de aceitação antes de finalizar seu plano de equipamento.
